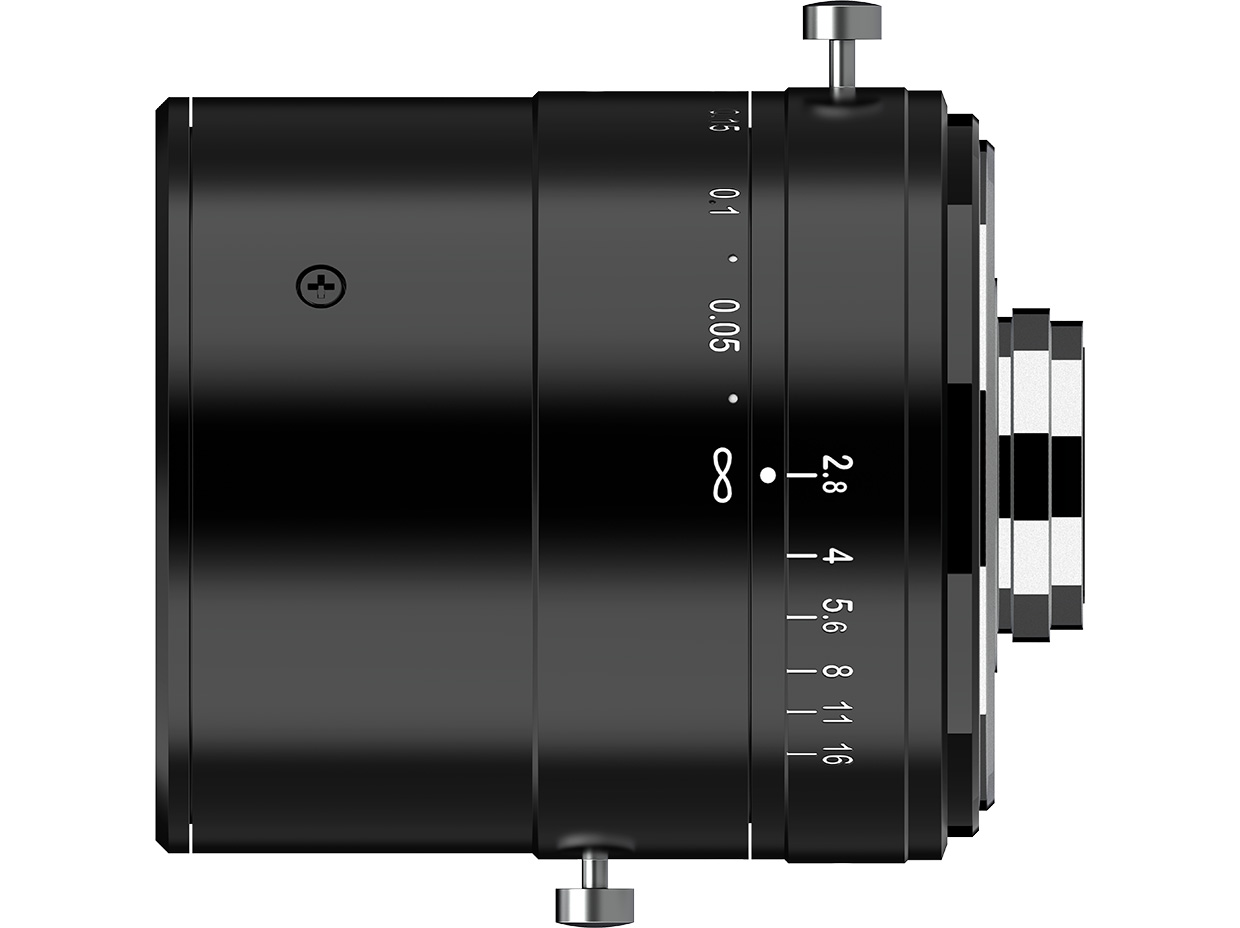

紫外線カメラ用Cマウントレンズ「Rayfact UV25mm F2.8」を発売

紫外線による外観検査や特殊な観察用途に最適

2024年10月21日PRESS RELEASE/報道資料

株式会社ニコンは、紫外線カメラに適したCマウント産業用レンズ「Rayfact（レイファクト） UV25mm F2.8」を発売します。「Rayfact」のUVシリーズは、半導体ウェハや電子部品などの外観検査に適しており、微細な傷や凹凸の検出、可視光で判別しづらい素材の識別などに使用されています。また、燃焼研究やプラズマ研究などの分野でも使用されており、今後幅広い分野での活用が期待されます。

今回発売する「Rayfact UV25mm F2.8」は、業界最小^※の画素サイズの2.74μm角の画素を持つ高精細カメラセンサーであるソニーセミコンダクタソリューションズ社製UVイメージセンサー「IMX487」に最適化し、画像周辺まで明瞭に撮影できるよう設計されています。加えて、従来の製品よりも明るさが向上しているため、より広範囲を高解像度で検査することが可能です。

※2024年10月21日現在、ニコン調べ。

発売概要

商品名	Rayfact UV25mm F2.8
受注開始日	2024年12月1日

主な特長

使用波長範囲200～400nmの紫外線領域に対応
ソニーセミコンダクタソリューションズ社製のUV波長域対応CMOSイメージセンサー「IMX487」に最適化した設計
イメージサークルはΦ19.3mmで、1.2型センサーに対応
標準画角でF2.8の明るさを確保
使用波長範囲内でのフォーカスシフトを軽減
汎用性の高いCマウントに対応

主な仕様

横にスクロールしてご覧ください。

倍率		∞	-0.05x	-0.15x	-0.20x
焦点距離（mm）		25.0
Fナンバー（∞）		F2.8 ～ F16
波長範囲（nm）		200 ～ 400
イメージサイズ（mm）		Φ19.3（1.2型センサー対応）
物体サイズ（mm）^※1		－	Φ386.0	Φ128.7	Φ96.5
物像間距離（mm）		－	569.9	236.4	195.7
周辺照度比（%）^※2	F2.8	22.4	28.1	38.8	43.3
周辺照度比（%）^※2	F4.0	38.8	47.1	61.1	67.0
歪曲収差（%）^※2		-0.8	-0.48	-0.08	+0.06
ワーキングディスタンス（mm）		－	488.7	155.2	114.5
マウント		Cマウント
フィルターサイズ		M35.5（P=0.5）
外形寸法（mm）		Φ60×63.5
質量（g）		約380

※1最大値
※2IMX487センサー使用時
