大規模空間非接触測定機「APDIS」シリーズを発売

自動車生産工場における検査工程の効率化に貢献する

2020年10月27日PRESS RELEASE/報道資料

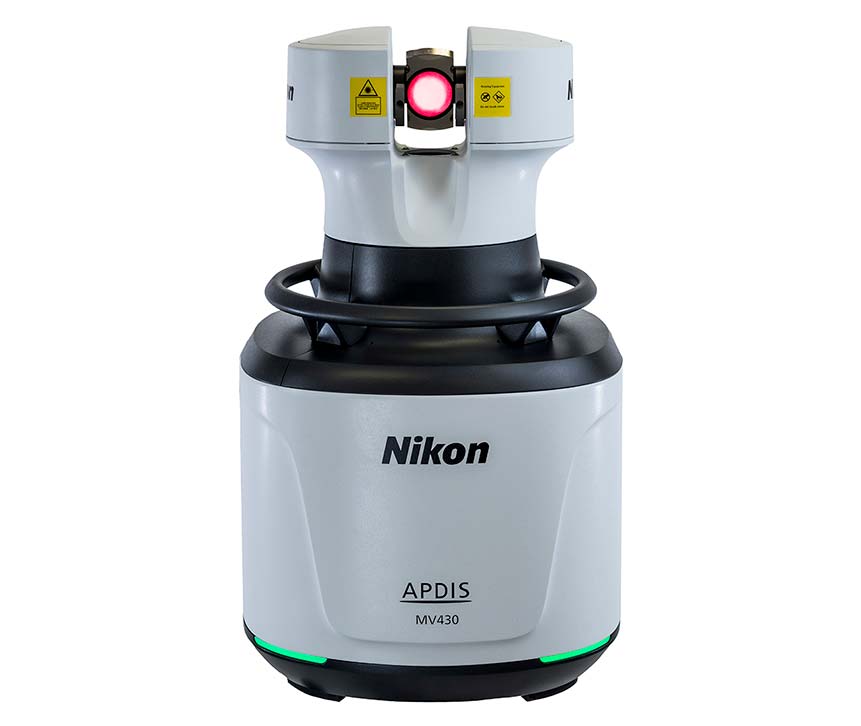

大規模空間非接触測定機「APDIS MV430」

株式会社ニコン（社長：馬立稔和、東京都港区）の子会社、株式会社ニコンソリューションズ（社長：園田晴久、東京都品川区）は、対象物の三次元座標を非接触で測定する、大規模空間非接触測定機「APDIS（アプディス）」シリーズの4製品、「APDIS MV430」「APDIS MV450」「APDIS MV430E」「APDIS MV450E」を発売します。

「APDIS」シリーズは、自動車のボディーや航空機など、主にサイズが大きい対象物の三次元座標を、非接触で数十マイクロメートルオーダーの精度で取得できる測定機です。

非接触式の三次元測定機で高精度測定を行う場合、対象物に反射板を貼付する手法が主に用いられますが、「APDIS」シリーズはニコン独自の光利用技術により、反射板を必要としません。さらに、コンパクトなサイズのため、ロボットアームをはじめさまざまな場所に設置可能で、自動車生産工場の生産性向上に寄与します。

商品名	大規模空間非接触測定機「APDIS MV430」「APDIS MV450」「APDIS MV430E」「APDIS MV450E」
受注開始日	2020年10月27日

自動車生産工場において、高精度測定が求められる検査は生産ラインでは行えず、特別な検査室に持ち込んで検査を行うことが一般的で、自動車業界では、検査室に持ち込む手間を省ける検査手法が求められています。小型・軽量でロボットアーム等に設置可能な「APDIS」シリーズは、被検物を検査室へ持ち込むことなく、生産ラインで高精度な検査を行うことができる画期的な測定機です。

ロボットアームに装着時のイメージ

主な特長

1. 高精度な測定が可能

ニコン独自の光利用技術により、反射板等を使わずに、数十マイクロメートルオーダーの精度で三次元座標を取得できます。対象物までの距離は0.5mから測定可能で、「APDIS MV430」「APDIS MV430E」は最大30m、「APDIS MV450」「APDIS MV450E」は最大50mまで測定できます。

2. コンパクトで軽量

ロボットアームへの設置を考慮し、従来製品の「Laser Radar」と比較して、サイズ（高さ）を約25％小型化、質量を約40％軽量化しました。これにより、設置場所の幅が大きく広がります。また、起動時間も大幅に短縮しているため、測定作業のさらなる迅速化が図れます。

3. 優れた耐環境性能

優れた防水、防塵性能（保護等級IP54）を有するため、厳しい環境下でも使用可能です。また、ロボットアーム設置時において、強い加速度や、上下の反転に耐えられる機構となっています。

4. 高速測定モデルを新たにラインアップ

従来製品の「Laser Radar」には無かった高速測定モデルを新たにラインアップ。「APDIS MV430E」「APDIS MV450E」は、「Laser Radar」の約2倍の速度で測定可能で、生産ラインの検査効率を大幅に向上させます。さらに、レーザーをあてた対象物の振動測定が可能です。

主な仕様

横にスクロールしてご覧ください。

	MV430	MV450	MV430E	MV450E
計測範囲	0.5m ～ 30m	0.5m ～ 50m	0.5m ～ 30m	0.5m ～ 50m
計測速度	500点/秒		1000点/秒
振動計測	-		最大2000Hz：分解能1µm/m
環境対策	IP54

環境性能（全機種共通）

横にスクロールしてご覧ください。

	運転時	保管時
温度	5°C ～ 40°C	-10°C ～ 60°C
湿度	10% ～ 90%（結露なきこと）

レーザー性能（全機種共通）

横にスクロールしてご覧ください。

	測定用レーザー（赤外）	ポインティング用レーザー（赤色）
波長	1,550nm	645-665nm
出力	< 10mW	< 1.0mW
IECクラス	クラス 1	クラス 2

動作範囲（全機種共通）

横にスクロールしてご覧ください。

	Range（距離）	Azimuth（方位角）	Elevation（仰角）
動作範囲	0.5m ～ 30m / 50m	± 180°	± 45°
精度（MPE^※）	20µm + 5µm/m	13.6µm/m

※最大許容誤差/Maximum Permissible Error（MPE）はASME B89.4.19－2006規格に基づいており、正立姿勢・20℃で検証されています。

2点間距離精度（全機種共通）

横にスクロールしてご覧ください。

範囲ごとの精度	範囲（m）	0.5	1	2	5	10	20	30
範囲ごとの精度	MPE（µm）	33	40	57	115	216	420	625
