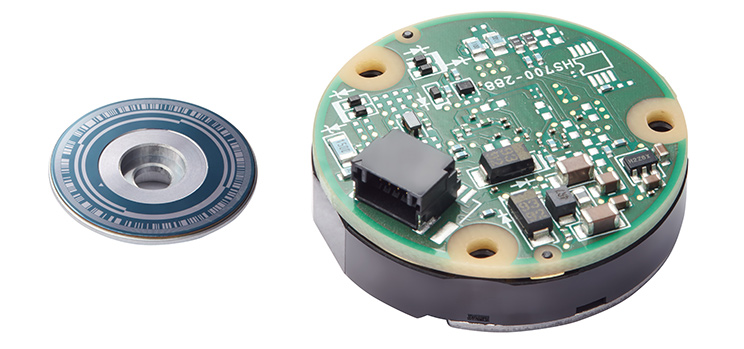

多回転バッテリーレスアブソリュートエンコーダ「MAR-MX60A-MF」

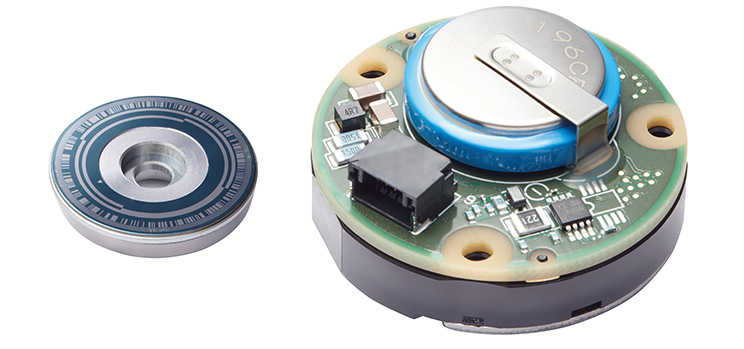

多回転アブソリュートエンコーダ「MAR-MX60A」を発売

産業用途に用いられる様々なモジュールに使用可能

2019年11月20日PRESS RELEASE/報道資料

株式会社ニコン（社長：馬立稔和、東京都港区）は、多回転バッテリーレスアブソリュートエンコーダ「MAR-MX60A-MF」と、多回転アブソリュートエンコーダ「MAR-MX60A」を発売します。
「MAR-MX60A-MF」は、バッテリーレス機能^※をニコン独自の方式で実現し、主電源喪失時も回転数を保持します。バッテリーレス機能はメンテナンス性の向上、ランニングコスト削減に貢献します。
「MAR-MX60A」は、ニコンのエンコーダで最高の保証温度となる105℃を達成し、モータ設計、装置設計の自由度が高まります。両機種とも、産業用途の様々なモジュールにご使用いただけます。ニコンは今後、「MAR-MX60A-MF」「MAR-MX60A」に続くラインアップをいっそう拡充し、ユーザーニーズに応えていきます。
なお、本製品は、「SPS IPC Drives 2019」（11月26日～28日、於：ドイツ・ニュルンベルクメッセ）と、「IIFES 2019」（11月27日～29日、於：東京ビッグサイト）に出展します。

※外部バッテリーからの電源供給が無くても、回転数を保持する機能。多回転アブソリュートエンコーダは、装置からの電源供給がされなくなった場合、装置が停止した後でも外部バッテリーからエンコーダへ電源供給することで、モータの回転数を保持しています。しかし、外部バッテリーの交換などの定期的なメンテナンスが必要となるため、近年では、メンテナンス性やランニングコストの観点から、外部バッテリーを必要としない「バッテリーレスエンコーダ」の需要が高まっています。

発売概要

商品名	多回転バッテリーレスアブソリュートエンコーダ「MAR-MX60A-MF」
商品名	多回転アブソリュートエンコーダ「MAR-MX60A」
発売時期	2020年4月予定

主な特長

1. 「バッテリーレス方式」で従来製品と同等の薄さを実現（「MAR-MX60A-MF」）

「MAR-MX60A-MF」は、ニコン独自方式のバッテリーレスを実現し、従来製品と同等の薄さを実現した画期的なアブソリュートエンコーダです。新しい装置の開発に、現在ご使用中の装置やエンコーダから置き換える際に、大規模な設計変更を必要としません。

2. 最高105℃までの温度保証（「MAR-MX60A」）

「MAR-MX60A」は、保証温度105℃を達成。耐環境性能を向上させることにより、モータ設計や、装置設計の自由度を高めています。

3. 1回転最大27ビットの高分解能を実現（両機種共通）

1回転内の分解能は、最大27ビット（2の27乗：134,217,728分割/回転）を実現。精密な位置決めが可能となり、さらに、速度制御の安定性向上にも大きく貢献します。

4. 双方向フルシリアル通信「A-format^®」を採用（両機種共通）

コントローラとエンコーダで互いに通信が可能な双方向フルシリアル通信「A-format^®」^※を採用。エンコーダが処理したモータの状態監視を「A-format^®」に変換し、コントローラとデータの送受信を行うことで、装置やモータの精密で高速な制御に貢献します。従来機種と共通化することにより、お客様のモータ選定の幅が広がります。

※A-format^®は、株式会社ニコンの商標です。

主な仕様

横にスクロールしてご覧ください。

基本仕様
		「MAR-MX60A-MF」	「MAR-MX60A」
分解能	1回転部分	最大27bit (134,217,728分割)
分解能	多回転部分	最大16bit (65,536回転)
応答回転速度		8,000 min^-1
電源電圧	主電源ON時	DC 5V (±10%)
電源電圧	バッテリーバックアップ時	-	DC 3.6V
消費電流	通常動作時	75 mA (TYP)
消費電流	外部バッテリー使用時	-	45 μA (TYP)
動作温度範囲		-20℃～+85℃	-20℃～+105℃
寸法	外径	φ35 mm
寸法	高さ	13.69 mm (TYP)	12.46 mm (TYP)
