大型ラインセンサカメラに適した産業用レンズ「Nikon Rayfact XG」を発売

2016年12月1日PRESS RELEASE/報道資料

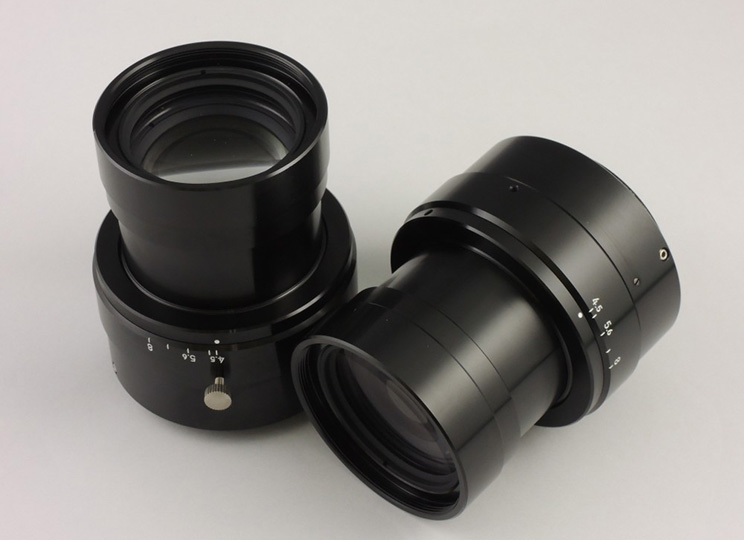

左：「Nikon Rayfact XG1倍」
右：「Nikon Rayfact XG1.4倍」

株式会社ニコン（社長:牛田一雄、東京都港区）の子会社、株式会社栃木ニコン（社長：塩釜吉晴、栃木県大田原市）は、大型ラインセンサカメラ^※1に適した産業用レンズ「Nikon Rayfact（ニコンレイファクト）XG」の5機種（0.35倍・0.5倍・0.7倍・1倍・1.4倍）を発売します。
なお、「国際画像機器展2016」（開催期間：2016年12月7日～9日、場所：パシフィコ横浜）に本製品を出展する予定です。

栃木ニコンで開発・販売しているRayfactレンズは、産業用カメラ（ラインセンサカメラ・エリアセンサカメラ^※2）を使用する外観検査用に専用設計したレンズで、FPD（Flat Panel Display）用ガラス基板、PCB（Printed Circuit Board）、シート、フィルム、印刷物など、様々な分野の検査に用いられています。

今回発売する「Nikon Rayfact XG」は、特に大型ラインセンサカメラの性能を最大限に発揮することを目的とし、Rayfactレンズにおいて最大クラスのイメージサークル⌀86.4mm^※3を実現しています。これにより、広範囲の撮影が一度にできるため、検査のスループットを高めることが可能です。また、イメージサークルの中心から周辺に至るまで均一な解像性能と低ディストーションを実現した光学設計により、欠陥検出に適した画像を取得することができます。

※1光を受光する感光部が1列（リニア）に配置されたセンサを備え、検査対象全体を走査して撮影する検査用カメラ
※2光を受光する感光部が面（エリア）となっているセンサを備え、検査対象全体を分割して撮影する検査用カメラ
※335mmフィルムサイズの2倍相当

発売概要

商品名	「Nikon Rayfact XG0.35倍」「Nikon Rayfact XG0.5倍」「Nikon Rayfact XG0.7倍」「Nikon Rayfact XG1倍」「Nikon Rayfact XG1.4倍」
価格	オープンプライス
発売時期	2016年12月中旬予定

主な特長

イメージサークル⌀86.4mm、大型ラインセンサカメラの性能を最大限に引き出す光学設計
画像の中心から周辺に至るまで均一な解像性能と低ディストーションを実現
優れたコストパフォーマンスを実現
0.35倍、0.5倍、0.7倍、1倍、1.4倍の5機種をラインナップ
ロックねじにより絞りリングの固定が可能

主な仕様

横にスクロールしてご覧ください。

品名	Nikon Rayfact XG0.35倍	Nikon Rayfact XG0.5倍	Nikon Rayfact XG0.7倍	Nikon Rayfact XG1倍	Nikon Rayfact XG1.4倍
型式	L-OFM035030MN	L-OFM050037MN	L-OFM070046MN	L-OFM100055MN	L-OFM140063MN
基準倍率	-0.35倍	-0.5倍	-0.7倍	-1倍	-1.4倍
絞り目盛	4.5 / 5.6 / 8
イメージサークル	⌀86.4mm
視野サイズ^※1	⌀246.9mm	⌀172.8mm	⌀123.4mm	⌀86.4mm	⌀61.7mm
物像間距離	658.4mm	570.0mm	522.2mm	506.2mm	520.4mm
ワーキングディスタンス	452.3mm	344.7mm	273.0mm	219.0mm	182.8mm
マウント	M45（P=0.75）
外形寸法^※2	⌀60mm×70mm	⌀60mm×69.9mm	⌀60mm×70mm	⌀60mm×70mm	⌀60mm×69.9mm
質量	約340g

※1イメージサークル⌀86.4mm、基準倍率において
※2突起部含まず
